MMS系列热力模拟实验机

联系电话：024-83689715 13066628868

多道次压缩实验

            多道次压缩试验比较广泛地应用于连轧的模拟，其中每一次均为恒应变速率压缩，最多允许10道次变形。
           实验前先输入钢号、实验类型、试样长度和直径、恒应变速率、变形量、变形前后加热制度、各道次间加热制度、变形后加热制度、道次数。
           变形抗力是指在所设定的变形条件下，所研究的变形物体或其单元体能够实现塑性变形的应力强度。变形抗力不但是衡量材料可锻性优劣的重要标志，也是设备选择的依据以及模具与有关装置设计的基本前提。因此，对于材料在压力加工时变形抗力的研究，具有重要的学术意义和工程价值。
            影响变形抗力的因素，除了材料本身的冶金因素外，还取决于变形温度、变形量及变形速度等。目前，在热力模拟试验机进行轧制变形抗力的测定，主要用压缩法（圆柱体单向压缩法）和平面应变压缩法。压缩试验分为单道次压缩试验和多道次压缩试验两种。试验采用压缩试样、压缩卡具。为了保证整个试件温度均匀一致，采用不锈钢耐热合金楔形底座及碳化钨圆柱形压头。不锈钢的导热系数只有铜的1/9，而碳化钨不但有高的热强性和高温硬度，而且导热性也很低，从而有效的防止热量的散失。

           多道次压缩实验用于模拟热连轧的力能参数，每道次都设计为恒应变速率变形过程。与单道次压缩实验相比，除了变形参数的设定不一样外，其它都相同。

下列实验经过不同的设计都可以通过多道次压缩实验来实现。
● 多道次连轧实验；
● 双道次压缩实验；
● 道次间隔模拟实验；
● 动态再结晶动力学实验.

进行实验界面操作时，要完成以下三步（1）试验类型选择；（2）热电偶选择；（3）参数的输入确定输入参数无误后，用鼠标点动“确定”按钮，将试验参数（温度参数、变形参数、试验类型参数等）下载到下位机，准备试验。

具体内容：

【试样类型】

【卡具类型】

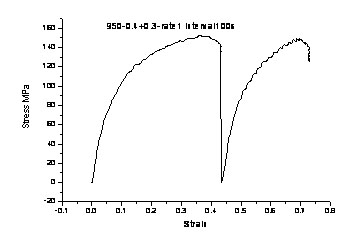

【实验曲线】


圆柱试样	平面变形试样
