焊接实验

          在实际焊接过程中，焊接接头除了受热循环外，还同时经历应力、应变循环。这是由于焊接过程中被焊接头中各部位经受不均匀的加热和冷却，使焊件中产生不均匀的膨胀、收缩而引起局部弹、塑性应变，从而在接头中形成了内应力、应变场，并往往导致焊接后的残余应力和变形。焊接实验即指模拟焊接热循环的试验。焊接热循环是指焊件上某一点，在焊接热源作用下经受的热过程，也就是该点的温度随时间的变化过程。

           焊接软件包拥有7种不同的数学模型，它们分别是Hannerz、Rykalin系列数学模型、Exponential cooling Equation及Rosental数学模型，其中Rykalin系列数学模型包括：Rykalin2-D(由t8/5求Q)、Rykalin2-D(由Q求t8/5)、Rykalin3-D(由t8/5求Q)、Rykalin3-D(由Q求t8/5)四种模型。可根据实测试样的要求来选择合适的数学模型，定量的反映与描述影响各热循环参数的主要因素及其相互关系，同时也是计算焊接应力、应变的基础，预测接头组织和性能的依据。

          焊接热模拟软件上位机程序在Labview8.2环境中运行，最多支持10道次焊接热模拟实验。先选择焊接热模拟的道次数，界面左上角会增加相应道次的Tab页；再选择每个道次的焊接方法，每张Tab页上会显示所选方法的参数列表；点击左上角的阿拉伯数字，依次填入每个页面即每种方法所需的参数，按下绘图键便可绘制出所需曲线，在右侧“焊接热循环设定曲线”窗口可以观察曲线。其下方的“输入参数数组”显示此次试验用户输入的所有参数的数值，以备用户查看。另外，根据程序控制和操作的需要，我们为每道次即在每张Tab页内增设了最大运行时间、结束温度、以及针对多道次试验设计的道次间冷却速度三个参数；为更好的控制采样点数，我们在主界面增设了采样率控制参数和相应的采集点数显示窗口，方便用户操作。

实验类型举例:
A、焊接热循环参数对组织性能的影响
       本文从以“高强度桥梁钢模拟焊接热影响区组织性能的研究”为课题，从几个方面讲述焊接热循环工艺对组织性能的影响：
        a、不同t8/5对组织性能的影响；
        b、峰值温度对组织性能的影响。... ... ... ...>>详细

B、焊接热影响区连续冷却转变实验（SH-CCT实验）
       通常的热处理的CCT图一般都是将试件加热到800～900℃，奥氏体化后即开始冷却。... ... ... ...>>详细

进行实验界面操作时，要完成以下三步（1）试验类型选择；（2）热电偶选择；（3）参数的输入确定输入参数无误后，用鼠标点动“确定”按钮，将试验参数（温度参数、变形参数、试验类型参数等）下载到下位机，准备试验

具体内容：

【试样类型】

【卡具类型】

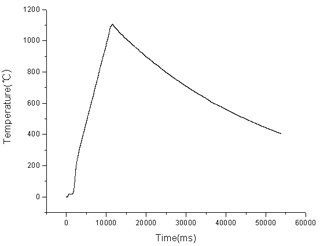

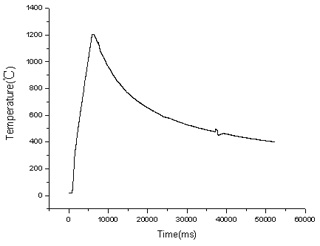

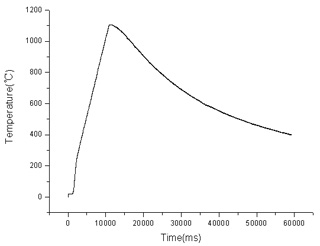

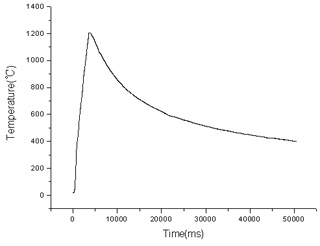

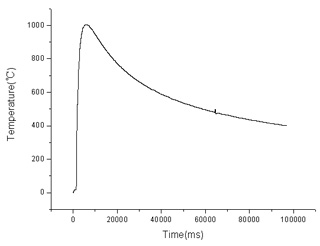

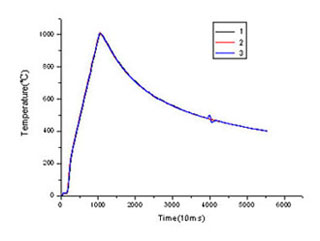

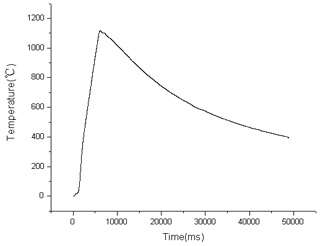

【实验曲线】


阶梯试样	方形试样

方形头阶梯试样
