热处理-不同冷却速度对组织的影响

以“齿套材料连续冷却相变行为分析实验 ”为例，来检验冷却速度对先共析铁素体带状的影响。
（1）实验方案及工艺图将22CrSH齿轮钢试样以20℃/s的速度加热到920℃，保温3分钟。然后以0.25~2℃/s的速度冷却到室温。

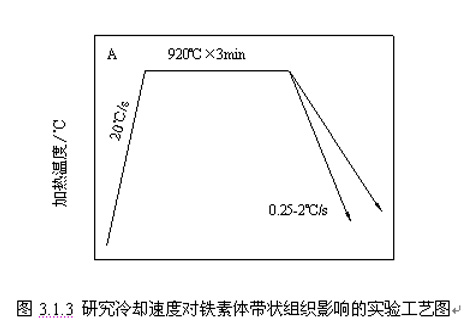

图3.1.3为实验工艺图。

（2）实验结果分析图3.1.4是22CrSH材料在不同冷却速度下的带状组织，它的评级应考虑带的长度及宽度。当冷却速度为0.25℃/s时，断续的铁素体及珠光体分布整个视场，带状较宽，如图3.1.4(a)所示。
     在冷却速度为0.5℃/s时，在等轴的铁素体及珠光体中出现少量断续的铁素体带，但没有出现珠光体带，带状级别为0.5级，如图3.1.4(b)所示。
     当冷却速度为1℃/s时，无论是铁素体还是珠光体，都是等轴的，且无任何的不连续的铁素体或珠光体带，带状评级为零级，其组织如图3.1.4(c)所示。
     当速度增加到2℃/s时，虽然无任何的带状形貌，但组织中已出现针状铁素体，如图3.1.4(d)所示。
     因此，冷却速度对先共析铁素体带状具有很大的影响，冷却速度增大，带状程度减轻，但冷却速度增加到一定程度时，会出现如贝氏体等。

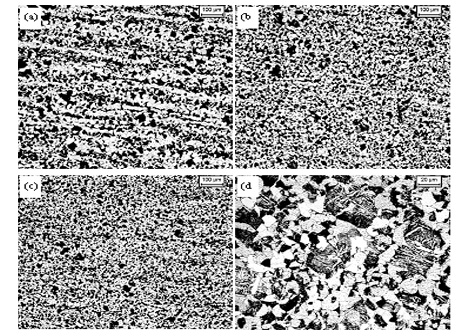

图3.1.4 冷却速度对22CrSH钢带状组织的影响
(a) 0.25℃/s, (b) 0.5℃/s, (c) 1℃/s, (d) 2℃/s
