热处理-静态CCT实验

      静态CCT推荐采用阶梯圆试样或拉伸试样（小的圆柱形试样在高温时易受到气缸的压力而产生微小形变），拉伸卡具。采用镍铬-镍铝热电偶。静态CCT 实验推荐采用热处理实验类型来进行实验。热电偶类型选择TK3。实验取一组多个试样。实验前，先输入试样类型（圆形）、试样长度、直径。实验者根据实验方案，输入时间温度参数。一般在一定温度保温一段时间，使试样奥氏体均匀，然后以一定的冷速降到某一温度。同时，利用高灵敏径向传感器（C-Strain传感器）测量试样直径的变化。
     绘制整个实验过程试样的直径变化量-温度曲线；用切线法找到相变开始点、中间和结束点，记下这些点的温度-时间坐标。
     依次按照不同冷速对各个试样进行实验，直到一组试样做完。最后根据此组实验结果的相变点温度-时间坐标绘制CCT图，即为静态CCT图。
本文以“低碳微合金化钢过冷奥氏体分解的研究实验 ”为例加以阐述。
（1）实验工艺
     实验材料为A、B两种不同成分的低碳微合金化钢。A、B试样在实验室用感应炉冶炼并浇铸成50kg钢锭，锻造成棒材。其成分如表3.1.1所示。连续冷却转变实验选取A、B两种试样，实验工艺如图3.1.5所示。将试样加热到1100℃，保温10分钟后快速冷却至950℃保温3分钟，按100℃/s～0.1℃/s冷却速度冷却，测定膨胀量-温度曲线。按切线法确定相变点并进行组织观察，绘制连续冷却转变曲线。

钢种	C	Si	Mn	P	S	Nb	V	Ti	Mo	N
A	0.07	0.26	1.42	0.001	0.0006	0.05	0.05	0.02		0.0028
B	0.03	0.24	1.56	0.002	0.0006	0.04	0.02	0.013	0.32	0.0062

（2）实验结果分析

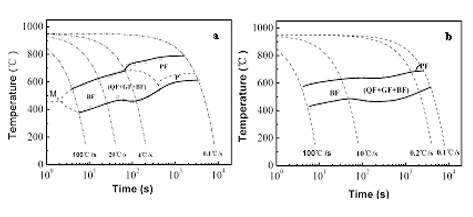

图3.1.6为A、B钢的CCT曲线。对比A钢和B钢的CCT曲线可以发现，B钢CCT曲线中铁素体/珠光体相变被明显推迟，非等轴铁素体临界冷却速度降低。在高冷速条件下，出现了典型的贝氏体区，贝氏体的相变开始温度高于A钢。A、B钢连续冷却曲线的差异主要是化学元素钼和碳共同作用的结果。钼推迟扩散型转变，降低相变温度，而碳含量的降低提高了相变温度。实验结果表明，钼对贝氏体的相变开始温度影响较小。钼含量的增加扩大了非等轴铁素体区，有利于非等轴铁素体组织的获得。

图3.1.6 实验钢的CCT曲线(a) steel A；(b) steel B
