联系电话:024-83689715  13066628868
热处理-高温淬火实验
     (1)实验方案及工艺图 选用700MPa级高级钢试样,将试样以 25℃/s 的速度分别加热至 1125℃、1150℃、1175℃、1200℃、1225℃、1250℃,保温5分钟后,迅速淬火,获得实验钢的原始奥氏体组织,经腐蚀后观察奥氏体的组织形貌 。
实验工艺图如下图所示:
(2)高温淬火实验结果及分析 图 3.1.8为实验钢在不同加热温度下奥氏体晶粒的金相照片。总体来说,加热温度决定了轧制前奥氏体晶粒的大小。当加热温度为1250℃和 1225℃时,奥氏体的晶粒较为粗大,晶粒尺寸在 160~200μm,说明在此加热温度范围内,奥氏体晶粒得到充分长大。
     当加热温度为 1200℃和 1175℃时,奥氏体的晶粒出现 了混晶,晶粒尺寸在 60~120μm。当加热温度降低到 1150℃以下时,奥氏体晶粒较均匀,且随着加热温度的降低,奥氏体晶粒尺寸变化较小。

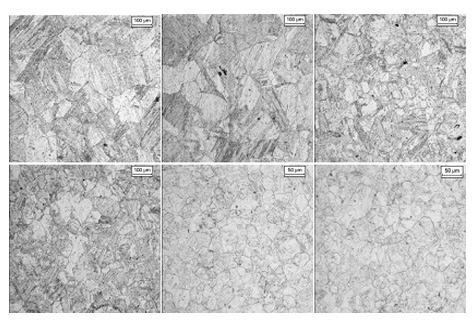

图3.1.8 实验钢在不同加热温度下的奥氏体组织
(a) 1250℃; (b) 1225℃; (c) 1200℃; (d) 1175℃; (e) 1150℃; (f) 1125℃
版权所有:沈阳科安捷材料技术有限公司 电话:024-83680273  邮箱:luoza@ral.neu.edu.cn
公司地址:辽宁省沈阳经济技术开发区开发二十二号路浑河十九街   备案:
