MMS系列热力模拟实验机

联系电话：024-83689715 13066628868

拉伸实验-零塑性、零强度温度的测定

以“低碳钢的高温力学性能 ”为例，测定钢的零强度温度和零塑性温度。
（1）实验材料及方法
实验所选钢种为低碳钢，其化学成分（质量分数/%）见表3.7.2。试样采用标准热拉伸圆柱状试样，尺寸为 10 120mm。在Gleeble-1500实验机上分别采用加热法和凝固法按图3.7.3所示加热变形制度进行热拉伸实验。图3.7.3a所示为加热法，即直接将试样均温区加热到固定相线以下固定拉伸温度，保温60s后在恒温下以0.1 的拉伸速率拉伸变形；图3.7.3b所示为凝固法，即先将试样均温区加热到熔化状态，保温60s后冷却到固相线以下规定拉伸温度再保温60s，最后在恒温下以0.1 的拉伸速率进行拉伸变形

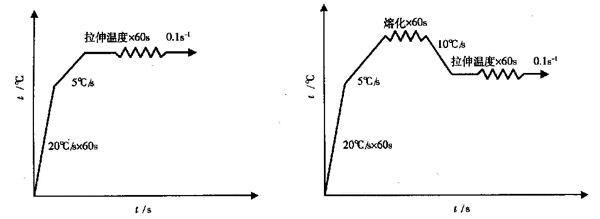

图3.7.3 高温拉伸实验的温度和变形制度

表3.7.2 实验钢的化学成分/%

C	Mn	Si	P	S	Al	Cr	Mo	Ni
0.17	0.36	0.09	0.013	0.013	0.025	0.02	0.01	0.03

（2）实验结果及分析
不同温度下的断面率（Ψ）及强度极限（δ）是表明钢的高温力学性能优劣的两个重要指标，热塑性曲线（Ψ-T）及热强度曲线（δ-T）是钢的高温力学性能的特征曲线。实验所测特征曲线如图3.7.4、图3.7.5所示。从图3.7.4可以看出，实验温度显著影响材料的高温力学性能，在1100~1300℃范围内具有良好的塑性，在1350℃以上Ψ迅速下降，至1400℃左右几乎为零，即实验钢的零塑性温度（ZDT）为1400℃。从图3.7.5看出，δ随温度的升高而连续下降，至ZDT仍具有一定的强度，温度继续升高到1450℃左右，δ降低为零，即实验钢的零强度温度（ZST）为1450℃。

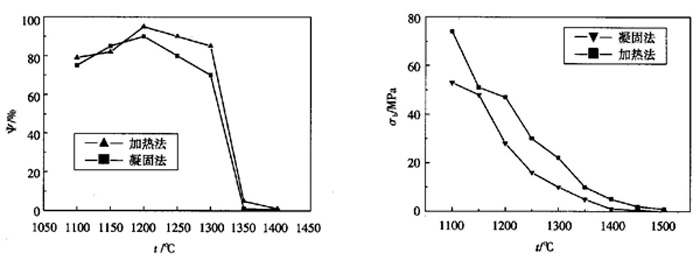

图3.7.4不同温度下钢的断面收缩率

图3.7.5不同温度下钢的强度极限
