单道次压缩实验-平面变形压缩实验

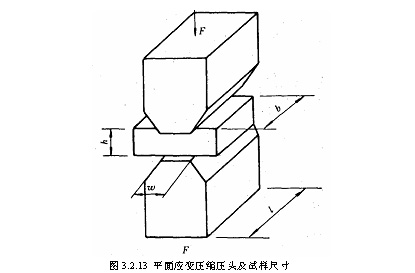

试样装配如图3.2.13所示：

       对于平面应变压缩试验，试样宽度b与压头宽度w之比在6~10以上，以保证宽度方向的变形忽略不计，由于压头两端试样的弹性约束阻碍试样向宽度方向延伸，使试样变形控制在二维之内。为保证压头之间变形均匀，压头宽度w与试样厚度h之比应在2~4之间。应变速率可以随试样厚度的变薄而升高，从而更宜于进行薄带材的热轧模拟研究。
       试验采用平面应变压缩试样，平面压缩卡具。选择镍铬-镍铝热电偶，实验者根据需要可选择单道次压缩或多道次压缩界面。热电偶类型选择TK3。试样类型选择方形试样。其它具体参数输入情况参照单向压缩试验。

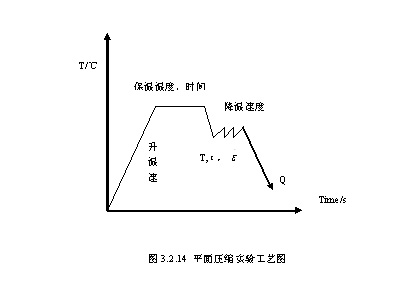

       平面压缩实验的工艺图如图3.2.14：

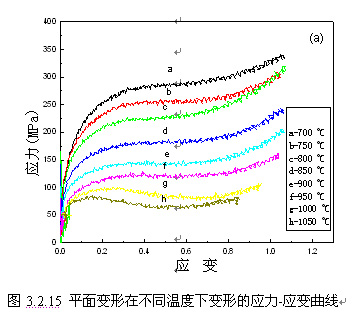

经实验得到不同变形温度下的应力-应变曲线如图3.2.15所示：
